ZHK-SPD系列浪涌保护器


产品概述
ZHK系列浪涌保护器(又称电源防雷器、浪涌保护器、SPD )适用于50/50Hz, 380V及以下的T、IT、 TN-S、TN-C、TN-C-S等供电系统中。它是由多个单片式标准电源防雷模块组成,可以自由组合成单相或三相保护,防止由于外界(雷击、电磁干扰等)或系统内部(系统拉合闸效应、感性及容性负载的启动和停止等)引起的脉冲浪涌及瞬间过电压对供电系统设备的损害。ZHK系列浪涌保护器广泛应用于通讯、铁路、金融、油田、高层建筑、民宅、写字楼等配电系统中,使这些用电单位的用电器(如电脑、仪器设备等)免受雷击、暂态过电压等浪涌过电压带来的损害,保证设备及人身安全。是理想的过电压保护装置。

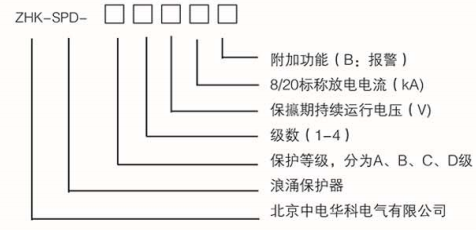

型号说明

产品特点
1、标准模块化设计,标准35mm导轨安装,使用方便:
2、插拔式设计,更换方便;
3、核心器件采用高质量压敏电阻( MOV),通流容量大,输出残压低,响应速度快;
4、脱扣装置隔仓式设计,确保保护器因过热过流击穿失效时,自动脱离电网;
5、外壳采用高阻燃性材料,符合电气安全要求:
6、可附加声光报警遥信模块。

结构原理
在三相四线制系统中,三条相线和一条零线对地线之间均接有保护器。在正常情况下,保护器处于高阻状态,当电网因雷击或其他原因造成浪涌过电压时,保护器将在纳秒级时间内迅速导通,将浪涌过电压引入大地,从而保护了电网上的用电设备。当浪涌过电压通过保护器且消失后,保护器又重新恢复到高阳状态,从而不影响电网的正常运行。

工作条件
1、海拔高度不超过3000米;
2、环境温度: -40- 70C;
3、相对湿度: <90%;
4、与垂直面的倾斜度不超过5°:
5.无显著摇动和冲击振动的地方:
6.无爆炸危险的介质中,且介质中无足以腐蚀
金属和破坏绝缘的气体与尘埃(包括导电尘埃)。

注意事项
1、本保护器实际应用时,前端必须配置空气开关或熔断器,作为保护器后备保险装置,防止保护器失效后影响电网正常运行。
2.本保护器保护等级IP20,若室外安装应配置防水箱体。
3、本保护器连接导线必须保证牢固及可靠电气连接,接地线尽量做到短而直,接地电阻至少≤10Ω。
4、本保护器故障指示窗变为红色时,即该模块出现损坏,请立即更换新模块。
5、在雷雨季节前、雷雨天后、空气开关跳闸、线路短路等情况下应及时检查本产品的工作情况,并作好记录,出现故障应及时由专业人员检修。
