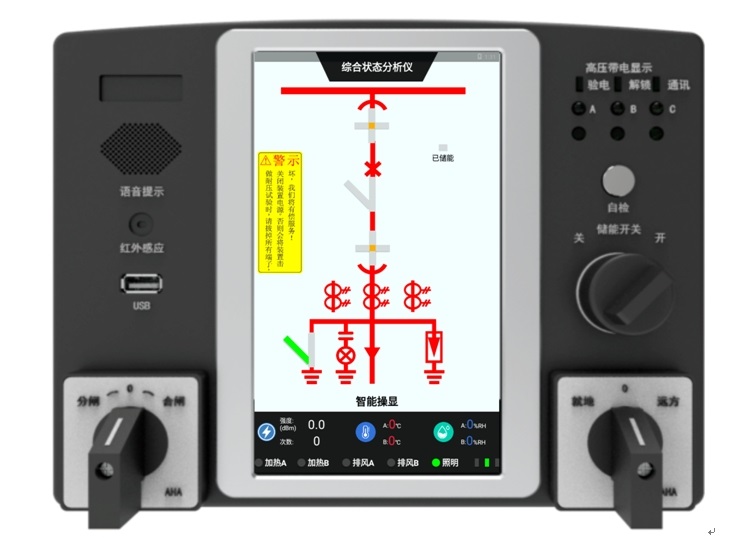

ZHK-A601系列综合状态分析仪
产品概述：
ZHK-A601系列综合状态分析仪（测温+视频）是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，触摸界面显示；主要应用于电压等级为0.1～40.5KV的各种户内开关柜。
产品特点：
u
触摸屏显示直观、分辨率高、操作方便
u 先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
u 采用工业级32位通信处理器
u 低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗
u WDT看门狗设计，保证系统稳定
u 支持串口软件和远程维护
u 多种传感器可选择，可根据现场要求选择相适用的测温传感器
u 在线温度实时测量，温度准确性高、实时性强
u 采用先进存储技术，断电后设定参数不丢失
u 配带视频监控功能
u 可带网络接口
u 集成USB接口参数设置数据导出便以操作
技术参数
|
技术参数 |
技术指标 |
|
|
使用环境 |
环境温度 |
-10℃～+55℃（正常工作） |
|
环境湿度 |
≤95% |
|
|
大气压力 |
80～110KPa |
|
|
海拔高度 |
≤2500米 |
|
|
工作电源 |
电 源 |
AC85～265V/DC110～370V |
|
功 耗 |
≤10W |
|
|
隔离耐压 |
2KV |
|
|
电源跌落 |
200ms |
|
|
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g
1min |
|
|
抗 干 扰 |
符合GB/T17626.8-1998标准 |
|
|
环境温湿度测量 |
温度测量范围 |
0℃～+70℃，±1℃ |
|
湿度测量范围 |
0～99%RH，±5%RH |
|
|
电气接点在线测温 |
温度测量范围 |
-25℃～+125℃，±1℃ |
|
管理无线传感器数量 |
≤15只
|
|
|
视频监控 |
接口方式 |
网口 |
|
摄像头路数 |
≤2只 |
|
|
通讯方式 |
通讯接口 |
RS485接口、以太网口 |
|
通讯协议 |
Modbus协议 |
|
|
波特率 |
1200bps,2400
bps,4800 bps,9600 bps |
|
|
数据格式 |
8个数据位、1个停止位、无校验 |
|
|
数据保存时间 |
响应时间 |
≤4s |
|
保存时间 |
≥10年 |
|
|
安装方式 |
嵌入式安装 |
|
开孔尺寸
|
装置开孔尺寸:220*165mm |
|
安装方式：嵌入式安装 |
